tpv彈性體片材擠出機_tpv彈性體片材擠出機_佳德智能
發布時間：2025-06-14tpv彈性體片材擠出機_tpv彈性體片材擠出機_佳德智能

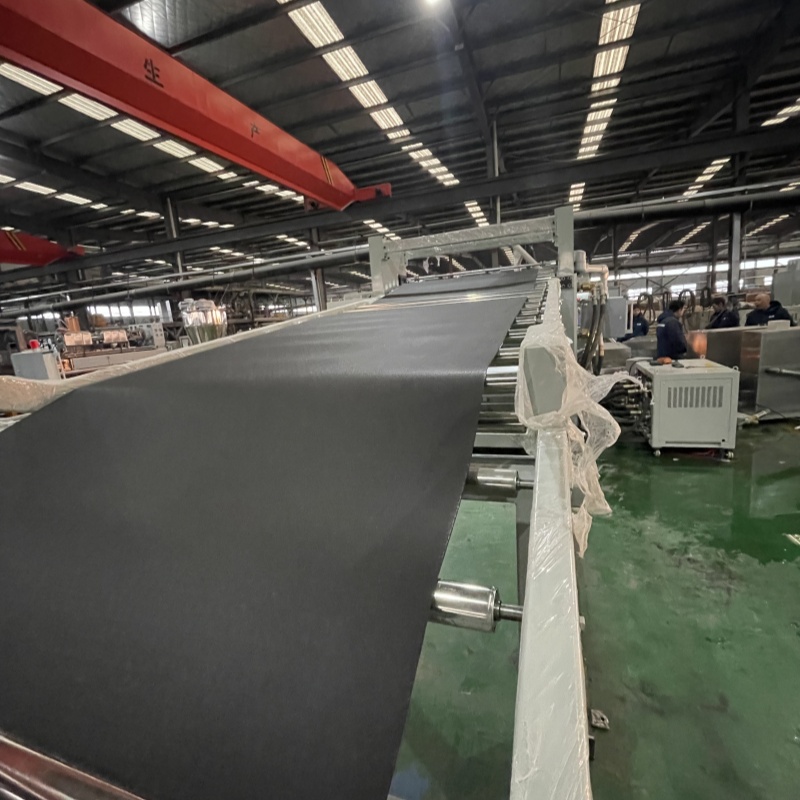

TPV片材的典型生產工藝主要包括以下幾個步驟：
原料準備與預混：
主要原料：EPDM橡膠顆粒（乙丙橡膠，提供彈性）、PP顆粒（聚丙烯，提供熱塑性基體和強度）、硫化體系（通常是過氧化物如DCP，有時輔以助交聯劑如TAIC）、填充油（操作油，如石蠟油或環烷油，用于調節硬度、降低成本、改善加工性）、填料（如碳酸鈣、滑石粉，降低成本、改善某些性能）、穩定劑（抗氧劑、抗UV劑等）。
預混：將EPDM、PP、填充油、填料、穩定劑等按精確配方比例進行預混合。這一步通常在高速混合機中進行，確保物料初步均勻分散。
動態硫化（核心步驟）：
加料與熔融：預混料從擠出機加料口加入。在擠出機的前段（輸送熔融區），物料被加熱、熔融，形成EPDM/PP/油等的熔融混合物。
注入硫化劑：在熔融物料達到均勻狀態后（通常在擠出機中段），液體或熔融態的過氧化物硫化劑通過側向注射口精確注入熔體流中。助交聯劑通常也在此處或提前加入預混料。
動態硫化反應：熔融混合物與硫化劑在擠出機后續的高剪切區段（高剪切捏合區）強烈混合。在高溫（通常180°C - 220°C）和高剪切力的作用下，硫化反應（交聯反應）與強烈的機械剪切同時發生。這是一個關鍵點：剪切力不斷將正在形成的交聯橡膠網絡打碎，阻止其形成宏觀的連續網絡。
形成微觀結構：最終結果是，EPDM橡膠相被原位硫化成非常細小的、高度交聯的微粒（通常在1-2微米左右），這些微粒均勻地分散在連續的、未交聯的PP塑料相中。填充油主要溶脹在橡膠微粒中。
設備：通常使用同向嚙合雙螺桿擠出機。其強剪切力、良好的混合效果和精確的溫度控制是實現有效動態硫化的關鍵。
過程：
脫揮與造粒：
脫揮：在動態硫化反應完成后，物料進入擠出機的減壓脫揮段。在此處施加真空，將硫化反應產生的揮發性副產物（如甲烷、丙酮等，由過氧化物分解產生）以及可能殘留的水分、低分子揮發物抽出。
造粒：脫揮后的熔融TPV物料通過擠出機頭部的多孔模板擠出成條狀，立即進入水槽冷卻，然后由切粒機切成均勻的圓柱形或橢圓形顆粒。這些顆粒就是TPV基礎粒料。
