sbs彈性體造粒機_sbs彈性體造粒機_佳德智能

SBS造粒的基本流程，包括原料預處理、熔融擠出、造粒成型和后處理步驟。考慮到SBS的熱穩定性，溫度控制非常重要，過高的溫度可能導致降解。SBS（苯乙烯-丁二烯-苯乙烯嵌段共聚物）彈性體造粒是通過熔融擠出、切割等工藝將SBS原料制成顆粒的過程。SBS具有優異的高彈性、耐低溫性和加工性能，廣泛應用于鞋材、膠粘劑、瀝青改性、塑料增韌等領域。

1.原料預處理：

 混合改性：根據用途添加助劑（如增塑劑、抗氧劑、填料），常用配方：

 SBS基材（70-90%）

 環烷油/白油（10-30%，調節硬度）

 抗氧劑（如BHT，0.1-0.5%）

 填料（碳酸鈣、滑石粉，可選）

2. 熔融擠出：

   擠出機選型：

   單螺桿擠出機：適合低填充、低粘度SBS（如純SBS+油）。

   雙螺桿擠出機：強剪切力可均勻分散助劑，尤其適合高填充或改性SBS（如SBS/PP共混）。

   溫度控制：

     喂料段：140-160℃

     塑化段：160-180℃

     模頭段：170-190℃

     注意：溫度＞200℃易導致SBS降解（分子鏈斷裂，彈性下降）

3. 造粒成型：

   切粒方式：

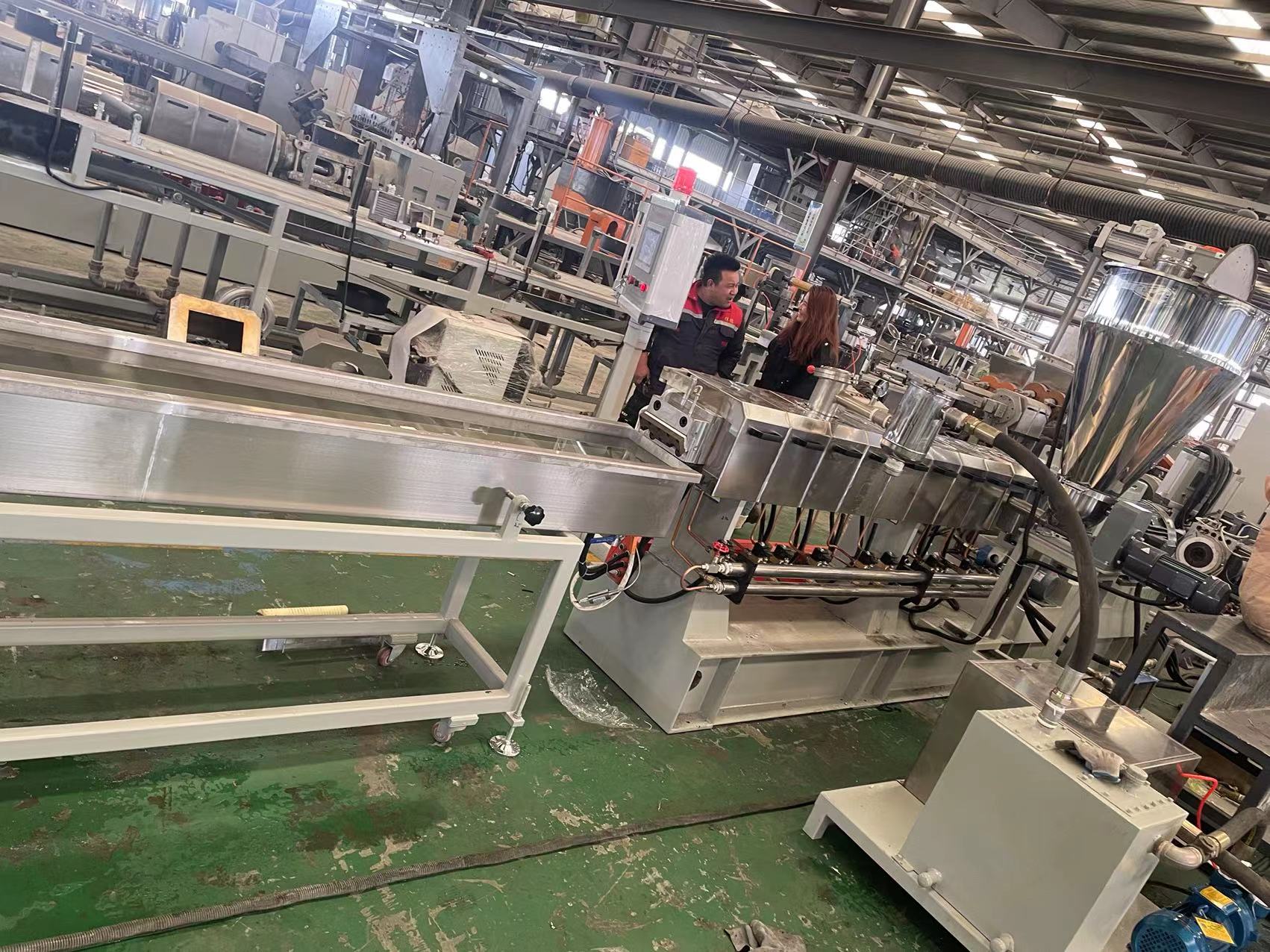

   拉條切粒：熔體通過條狀模頭擠出，水冷后切粒（適合硬度較高的SBS，如填充型）。

   水下切粒：顆粒表面更光滑，適合高粘性或軟質SBS（如高油含量配方）。

   風冷切粒：減少顆粒粘連，適用于低熔點改性SBS（如SBS/TPU共混）。
