tpe片材擠出機_tpe彈性體片材擠出機_佳德智能

TPE（熱塑性彈性體）片材的擠出工藝包括流延膜片擠出和輥壓法板片擠出兩種主要方法。

1. 流延膜片擠出：這種工藝通常使用單螺桿擠出機，其長徑比在27至33之間。原料在擠出機中塑化熔融后，熔體通過狹縫形模具流出，然后在急冷輥上冷卻，最終形成薄膜或片材。這種方法可以生產(chǎn)厚度在0.02至2.5mm之間的膜和片材。冷卻輥的溫度和膜溫對產(chǎn)品的力學性能、透明性能和尺寸穩(wěn)定性有很大影響。例如，對于結晶型塑料如PP、PA、PET，冷卻輥溫度升高會使透明性下降，但力學性能得到改善。

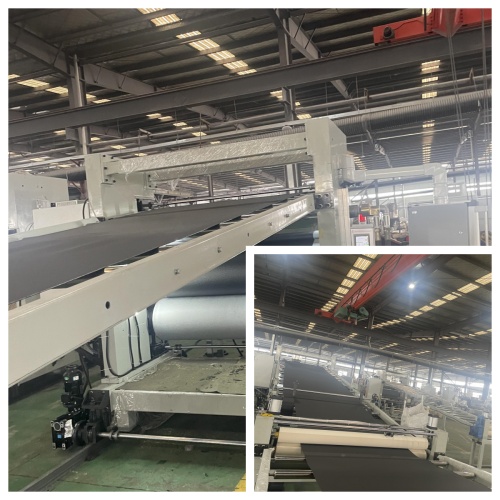

2. 輥壓法板片擠出：這種方法適用于生產(chǎn)0.5至25mm厚的多品種板片，如PS、ASA、SB、PVC、PMMA、PE、PP、PC、CAB和PA等材料。熔融塑料從狹縫模具中初步成型為板片坯后，通過三輥機壓光冷卻定型，再在導輥架上進一步冷卻，最后由切邊機進行切邊，經(jīng)二輥牽引機牽引，橫切成所需規(guī)格的板片材。三輥壓光機的性能對制品質量影響最大，板片坯料在三輥間隙中呈S形運動，通過加熱、冷卻輥完成壓光、熱處理及冷卻定型過程。

工藝的關鍵在于精確控制擠出溫度和轉速，以保證熔體的溫度分布均勻性，防止熔體破裂缺陷。同時，也需要考慮原材料的特性來確定冷卻輥的溫度，以優(yōu)化產(chǎn)品的光學性能和尺寸穩(wěn)定性。
